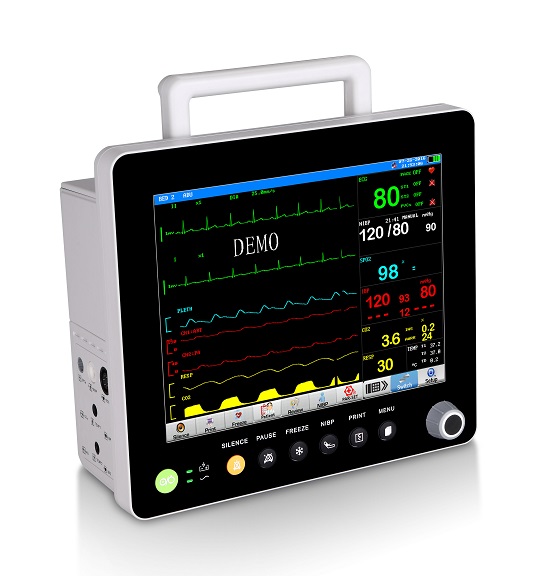

Caractéristiques :
Écran LCD TFT couleur haute résolution de 1,15 pouce ;
2.13 Analyse des arythmies, affichage en phase des ondes ECG multi-dérivations, analyse en temps réel du segment S_T, détection des stimulateurs cardiaques, calcul des doses de médicaments et ajustement posologique ;
3. Résistance efficace aux interférences provenant des défibrillateurs et des appareils de cautérisation électrochirurgicale ;
4. La SPO2 peut présenter un écart de 0,1 % ;
5. Impédance respiratoire RA-LL ;
6. Présentation « Trend Coexist » ;
7. Écran OxyCRG DyNamic View ;
8. Affichage « lit à lit » ;
9. Capacité de mise en réseau ;
10. Options d'impression : IBP, VGA et EtCO₂ ;
11. Jusqu'à 4 heures d'autonomie grâce à la batterie rechargeable intégrée ;
Écran LCD TFT couleur haute résolution de 12,15 pouces ;
13. Stockage d'un grand volume d'informations sous forme de tableaux et de graphiques illustrant les tendances, et consultation aisée ;
14. Anti-ESU, anti-défibrillateur ;
15. Capturer des formes d'onde dynamiques.

Spécifications techniques

ECG
Mode de dérivation : 5 dérivations (R, L, F, N, C ou RA, LA, LL, RL, V)
Sélection des dérivations : I, II, III, avR, avL, avF, V,
Forme d'onde : 2 canaux
Mode de dérivation : 3 dérivations (R, L, F ou RA, LA, LL)
Sélection des plombs : I, II, III,
Forme d'onde : 1 canal
Gain : 2,5 mm/mV, 5,0 mm/mV, 10 mm/mV, 20 mm/mV, auto
Ressources humaines et alarme
Gamme
Adulte : 15 à 300 bpm
Neo/Ped : 15 à 350 bpm
Précision : ± 1 % ou ± 1 bpm, ce qui est excellent
Résolution : 1 bpm
Sensibilité : > 200 (µV crête à crête)
Impédance d'entrée différentielle : > 5 MΩ
CMRR
Moniteur : > 105 dB
Fonctionnement : > 105 dB
Diagnostic : > 85 dB
Potentiel de décalage de l'électrode : ±300 mV
Courant de fuite : < 10 µA
Retour à la normale : moins de 3 secondes après la défibrillation.
Plage du signal ECG : ±8 mV (Vp-p)
Bande passante
Chirurgie : 1 à 15 Hz
Moniteur : 0,5 à 35 Hz
Plage de diagnostic : 0,05 à 100 Hz
Signal d'étalonnage : 1 (mV crête à crête), Précision : ±5 %
Plage de surveillance du segment ST : mesure et alarme -2,0 à +2,0 mV
Détection de l'ARR
Type : ASYSTOLE, FIBRILLATION VENTRICULAIRE/TACHYCARDIES VENTRICULAIRES, COUPLET, BIGÉMINIE, TRIGÉMINIE, R SUR T, TACHYCARDIES VENTRICULAIRES > 2, EXTRASISTOLES VENTRICULAIRES,
TACHY, BRADY, EXTRASISTOLES, PNP, PNC
Alarme : disponible
Avis : Disponible

RÉPARATION
Méthode : Impédance entre R-F (RA-LL)
Impédance d'entrée différentielle : >2,5 MΩ
Plage de mesure de l'impédance : 0,3 à 5,0 Ω
Plage d'impédance de base : 0 – 2,5 kΩ
Bande passante : 0,3 à 2,5 Hz
Fréquence respiratoire
Plage de mesure et d'alarme
Adultes : 0 à 120 tr/min
Neo/Ped : 0 à 150 tr/min
Résolution : 1 tr/min
Précision : ±2 tr/min
Alarme Apean : 10 à 40 s

PNI
Méthode : oscillométrique
Mode : Manuel, Auto, STAT
Intervalle de mesure en mode AUTO : 1, 2, 3, 4, 5, 10, 15, 30, 60, 90, 120, 180, 240, 480 (min)
Durée de mesure en mode STAT : 5 min
Plage de fréquence cardiaque : 40 à 240 bpm
Type d'alarme : SYS, DIA, MEAN
Plage de mesure et de signalisation
Mode adulte
SYS : 40 ~ 270 mmHg
Pression artérielle diastolique : 10 à 215 mmHg
MOYENNE : 20 ~ 235 mmHg
Mode pédiatrique
SYS : 40 à 200 mmHg
DIA : 10 à 150 mmHg
MOYENNE : 20 à 165 mmHg
Mode néonatal
SYS : 40 à 135 mmHg
DIA : 10 à 100 mmHg
MOYENNE : 20 à 110 mmHg
Précision de mesure : 1 mmHg
Précision de la pression maximale : erreur moyenne de ±5 mmHg
Écart-type maximal : ±8 mmHg
Protection contre la surpression
Mode adulte : 297 ± 3 mmHg
Mode pédiatrique : 240 ± 3 mmHg
Mode néonatal : 147 ± 3 mmHg

SpO₂
Plage de mesure : 0 à 100 %
Plage d'alarme : 0 à 100 %
Résolution : 1 %
Précision : 70 % à 100 % ± 2 %
0 % ~ 69 % (non précisé)
Intervalle de mise à jour : environ 1 seconde.
Délai d'alarme : 10 s
Fréquence cardiaque
Plage de mesure et d'alarme : 20 à 300 bpm
Résolution : 1 bpm
Précision : ±2 bpm

TEMPÉRATURE
Chaîne : 2
Plage de mesure et d'alarme : 0 à 50 °C
Précision : 0,1 °C
Précision : ±0,1 °C
Intervalle de mise à jour : environ 1 seconde.
Constante de temps moyenne : < 10 s

IBP
Étiquette : ART, PA, CVP, RAP, LAP, ICP, P1, P2
Plage de mesure et de signalisation
ART : 0 ~ 300 mmHg
PA : -6 à 120 mmHg
CVP/RAP/LAP/ICP : -10 à 40 mmHg
P1/P2 : -10 à 300 mmHg
Capteur de pression
Sensibilité : 5 µV/V/mmHg
Impédance : 300-3 000 Ω
Résolution : 1 mmHg
Précision : ±2 % ou ±1 mmHg, ce qui est excellent
Intervalle de mise à jour : environ 1 seconde

Standard : ECG, respiration, pression artérielle non invasive (PAN), SpO₂, fréquence cardiaque, température
En option : Nellcor SpO₂, EtCO₂, IBP, écran tactile, enregistreur thermique, fixation murale, chariot, station centrale, HDMI
